Описание
Функции:
- Низкая рассеиваемая мощность
- Точное включение/выключение
- Базовая пластина AlSiC для повышения теплоемкости (кроме рис. 1)
- Низкое тепловое сопротивление
Применение:
- Конвертер
- Трековый поезд
- Авиация, космические корабли
- Передача постоянного тока высокого напряжения

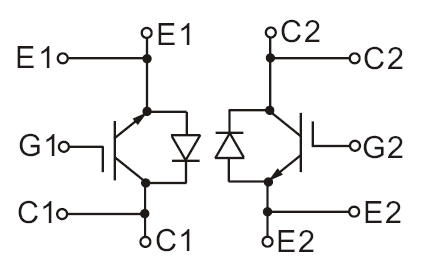

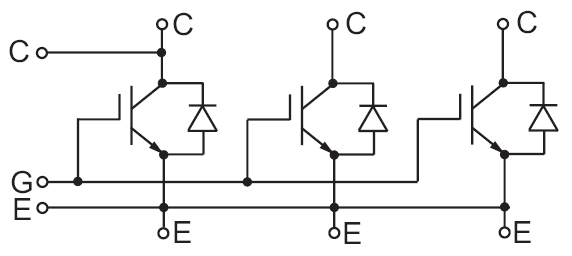

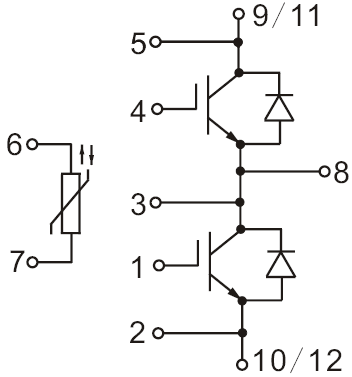

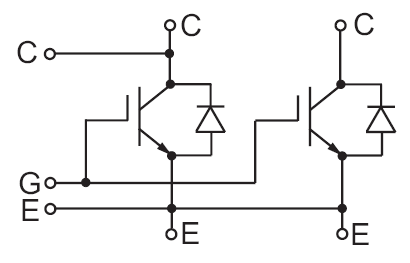

Конфигурации:

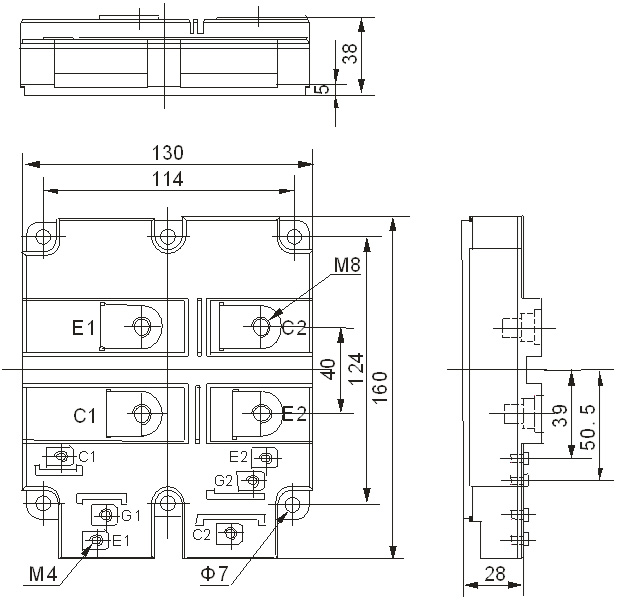

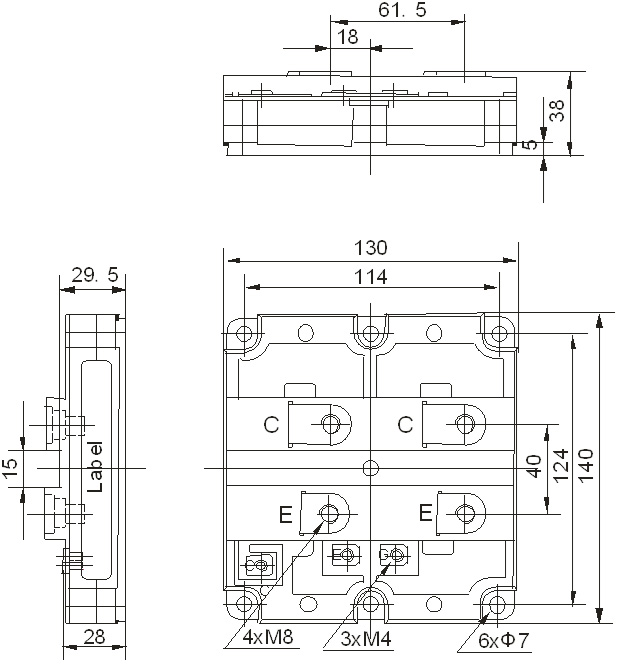

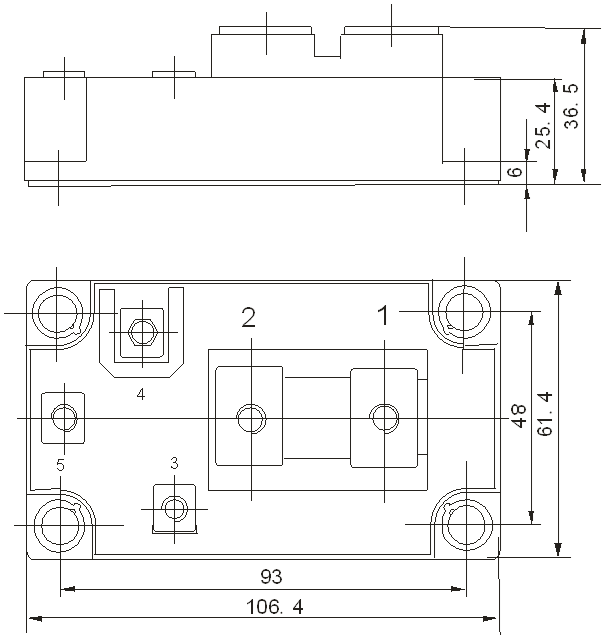

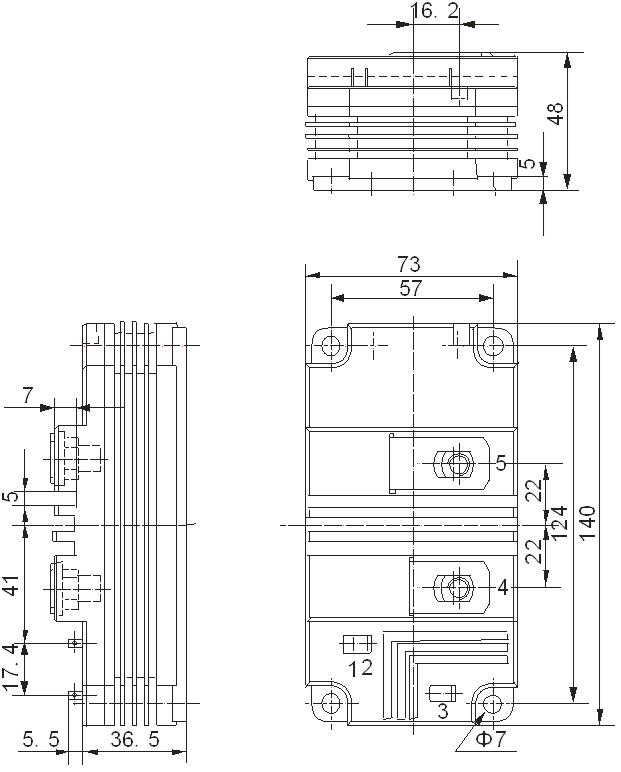

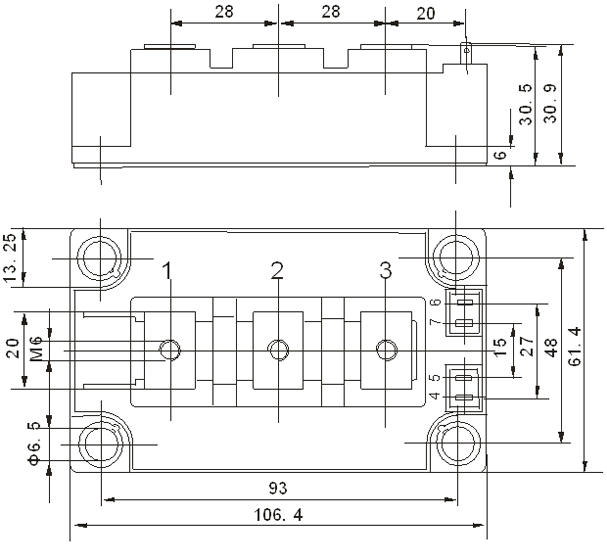

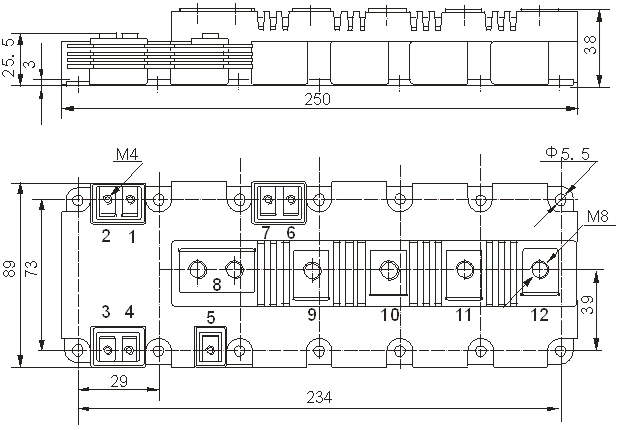

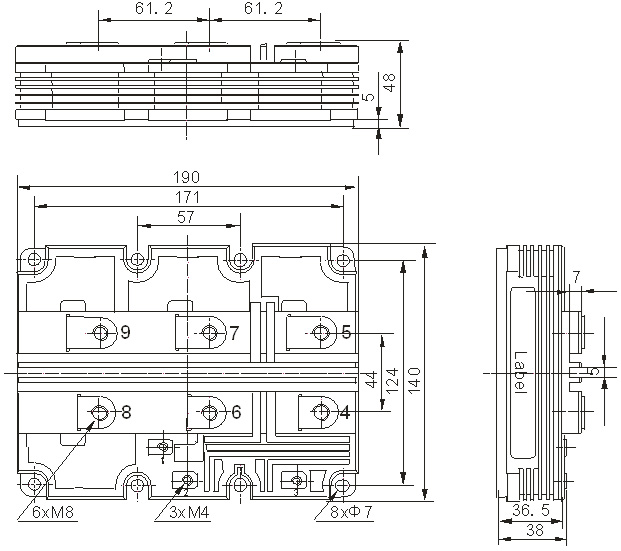

Габариты исполнений:
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig. 7
Fig. 8
Характеристики
| VCES @VGE=0 V 25℃ V | 1200 |
| IC @ 85℃ A | 400 |
| ICM @tp=1ms 85℃ A | 800 |
| IGES @VGE=±20V VCE=0V 125℃ μA | -0.5～ +0.5 |
| ICES @VCE= VCES VGE=0V 125℃ mA | ≤50 |
| VCE(sat) @ VGE=15V 125℃ V | ≤2.8 |
| IC A | 400 |
| td(on) μs | 0.12 |
| td(off) μs | 0.75 |
| Eon mJ | 20 |
| Eoff mJ | 90 |
| Ptot 25℃ W | 1500 |
| Tvj ℃ | 125 |
| Configurations | 4 |
| Outlines | 2 |
| VF @125℃ V | ≤2.15 |
| IF A | 400 |
| trr μs | 0.52 |
| Irr A | 1880 |
| Qrr μC | 65 |
| Erec mJ | 35 |
