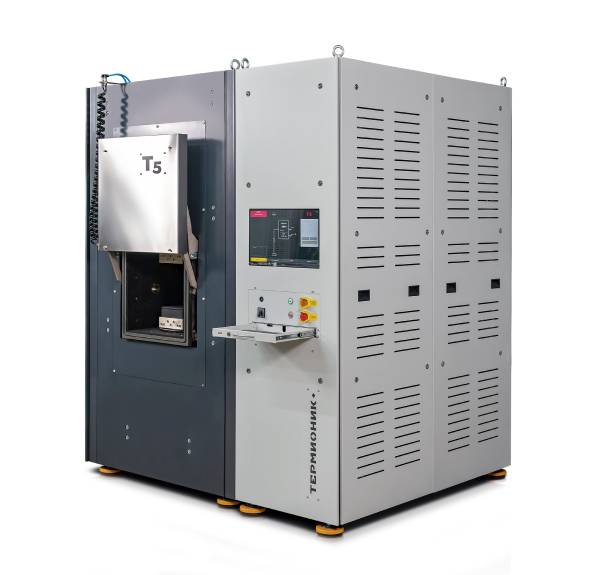

Новинка
Описание
Назначение:
- получение твердых и жаропрочных материалов;
- получение изделий из SiC, Si3N4, AlN, BN и др.;
- синтез металлокерамических композитов;
- порошковая металлургия;
- диффузионная сварка;
- термопластичное формование Ti;
- получение полупроводников;
- твердофазное спекание.
Схема загрузки:
фронтальная.Печь оснащена системой автоматического запирания пневматическими прижимами.
Способ нагрева:
Косвенный нагрев/прямое пропускание токаВакуумная система:
в стандартной комплектации включает:- диффузионный насос;
- двухступенчатый пластинчато-роторный форвакуумный насос;
- широкодиапазонный вакуумметр;
- вакуумный затвор;
- клапаны и арматуру.

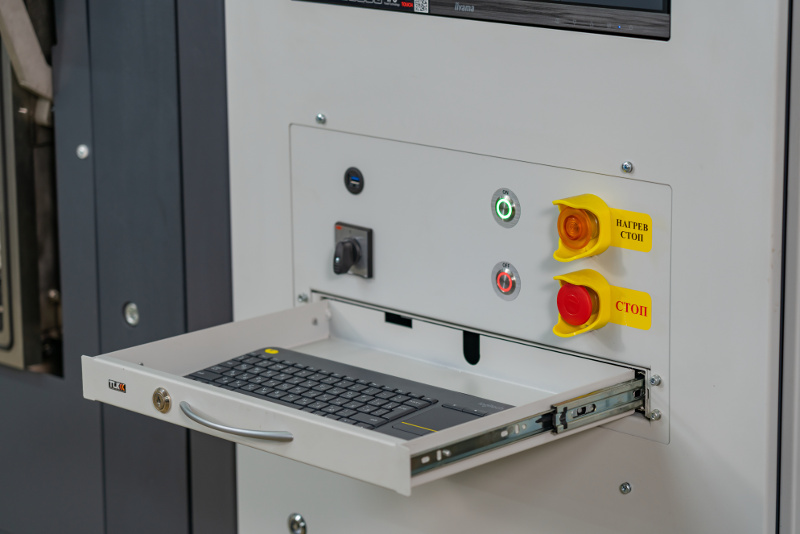

Системы управления:
на базе промышленного контроллера Siemens-S7: автоматическая и ручная. Автоматический режим обеспечивает полностью автоматическое управление всеми активными элементами печи (вакуумные насосы, клапаны, система нагрева).Система управления обеспечивает реализацию следующих параметров в каждом сегменте программы:
- вакуум (нагрев происходит с учетом достижения в рабочей зоне печи требуемого уровня вакуума, что используется при термообработке материалов с высоким газовыделением);
- температура и скорость нагрева/охлаждения;
- время;
- напуск технических газов.
Во избежание аварийных ситуация система управления снабжена блокировкой и резервной термопарой на перегрев охлаждающей жидкости.

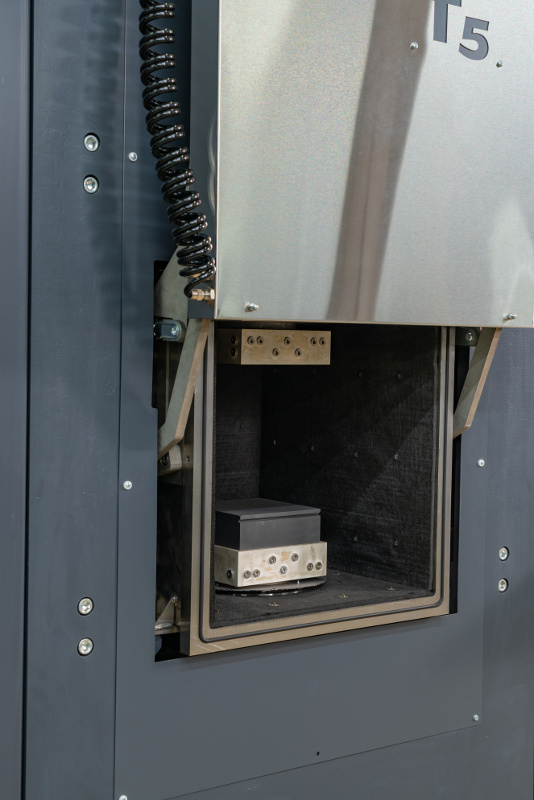

Вакуумная камера:
изготовлена из нержавеющей стали 12Х18Н10Т, водоохлаждаемая. Токовводы, питающие нагреватели, а также линия электрической цепи от токовводов до трансформатора – водоохлаждаемые.Тепловая зона:
предусмотрено три варианта исполнения тепловой зоны печи, в зависимости от области ее применения и требуемой максимальной температуры термического процесса – экранная теплоизоляция и нагреватели из молибдена, вольфрама или графита.Измерение температуры до 2000 °С – термоэлементы типа А (вольфрам-рениевая термопара), свыше 2000 °С – инфракрасный пирометр.
Опции:
- увеличение размеров рабочей зоны и максимальной рабочей температуры печи;
- дополнительный форвакуумный насос для откачки диффузионного насоса;
- комплектация печи дополнительными (в т.ч. автоматически выдвигающимися) термопарами и пирометром;
- комплектация печи турбомолекулярным и спиральным насосами с необходимыми характеристиками;
- система подачи технического газа в вакуумную камеру (одного или нескольких) при избыточном давлении не более 0,02 МПа;
- работа при парциальном давлении – контролируемый впуск технического газа;
- система ускоренного охлаждения садки (или закалки мелких деталей) продувом аргоном/азотом на базе дополнительного контура, включающего вентилятор и теплообменник;
- система водяного охлаждения печи.
Характеристики
| РАБОЧАЯ ЗОНА | Максимальная температура: 1400 – 2000 °С Диаметр: 100 – 250 мм Высота: 200 – 300 мм |
| СПОСОБ НАГРЕВА | Косвенный нагрев/прямое пропускание тока |
| ЗОНА НАГРЕВА | Нагреватели и защитные экраны: молибден/вольфрам/графит |
| ГАБАРИТНЫЕ РАЗМЕРЫ | Длина: 2 500 мм Ширина: 1 000 мм Высота: 2 300 мм |
| МАССА | Не более 2 500 кг |
| МАССА САДКИ | До 10 кг (в зависимости от габаритов рабочей зоны) |
| ПИТАНИЕ | 380В, 50 Гц |
