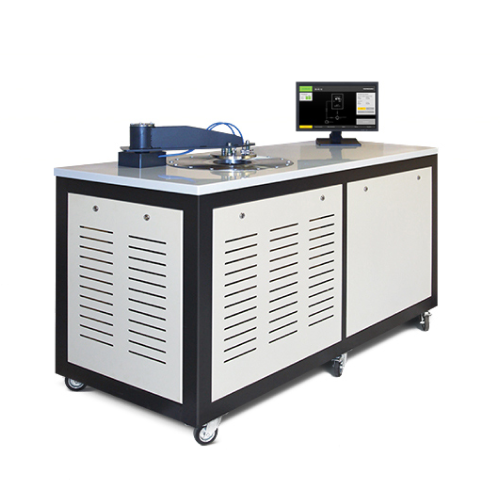

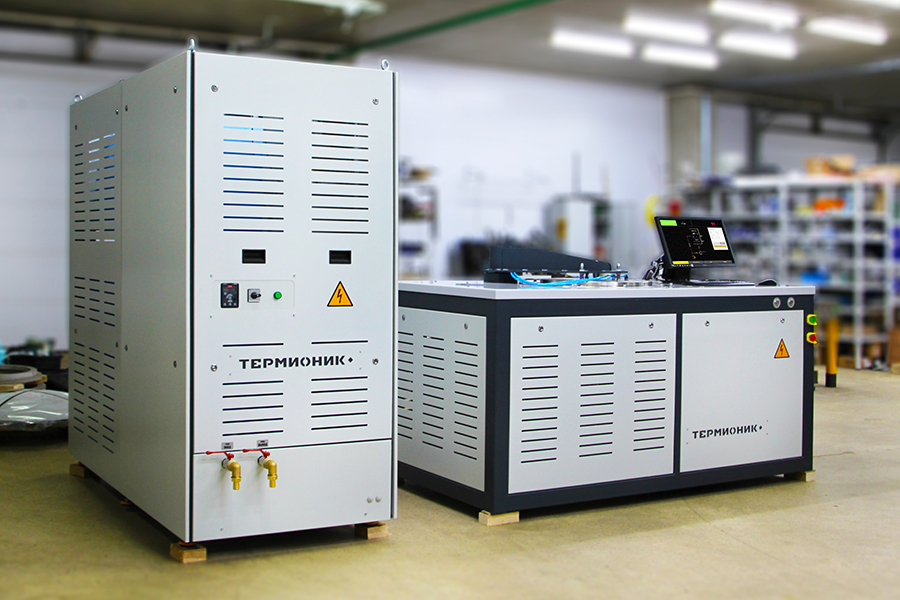

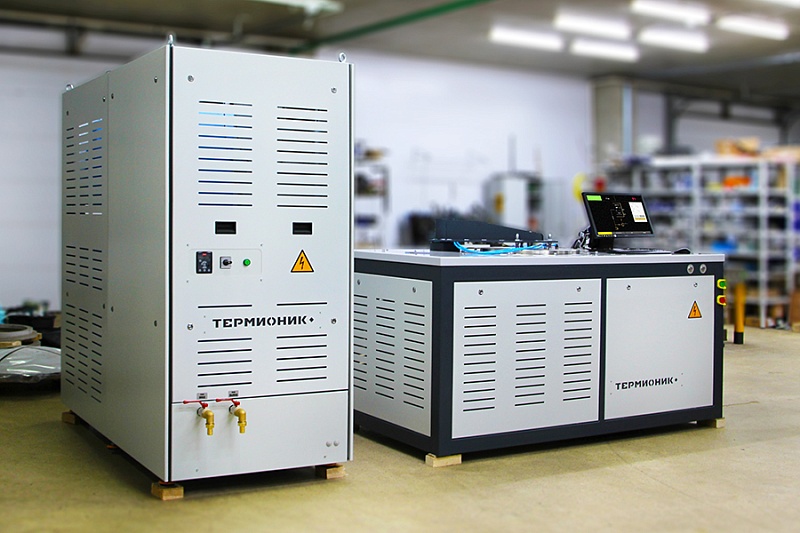

Описание
Преимущества:
- Удобство загрузки и выгрузки маленьких предметов и длинных деталей, которые обрабатываются в вертикальном положении. Для этого печь оснащена специальным механизмом автоматического открытия и закрытия вакуумной камеры, а также приспособлением для загрузки предметов.
- Максимальный вес загружаемых предметов - до 20 кг, в зависимости от размеров тепловой зоны.
- Полностью автоматизированный технологический процесс.
- Компактное исполнение.
- Простота настройки, управления и обслуживания.
Схема загрузки:

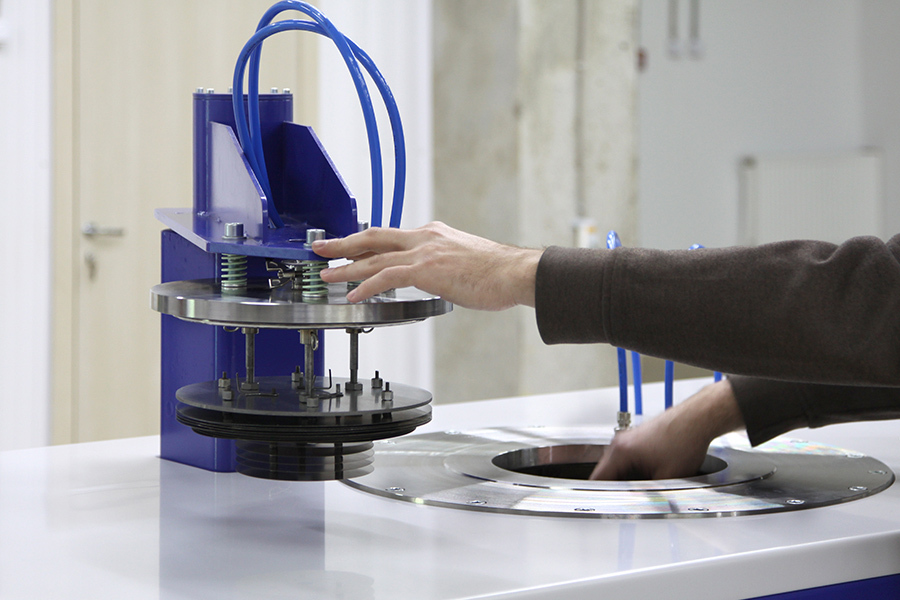

Загрузка осуществляется сверху через отверстие в верхней части вакуумной камеры, которое герметично закрывается крепежным фланцем.Вакуумная камера:
Вакуумная камера, изготовленная из нержавеющей стали 12Х18Н10Т, имеет структуру, состоящую из цилиндрической части, которая оснащена рубашкой для охлаждения, а также охлаждаемых фланцев. Внутри камеры расположены водоохлаждаемые токовводы, питающие нагреватели, а также линия электрической цепи, соединяющая токовводы с трансформатором.Вакуумная система:
В состав стандартной вакуумной системы входят диффузионный насос, двухступенчатый пластинчато-роторный форвакуумный насос, широкодиапазонный вакуумметр, вакуумный затвор, клапаны и арматура.Тепловая зона:

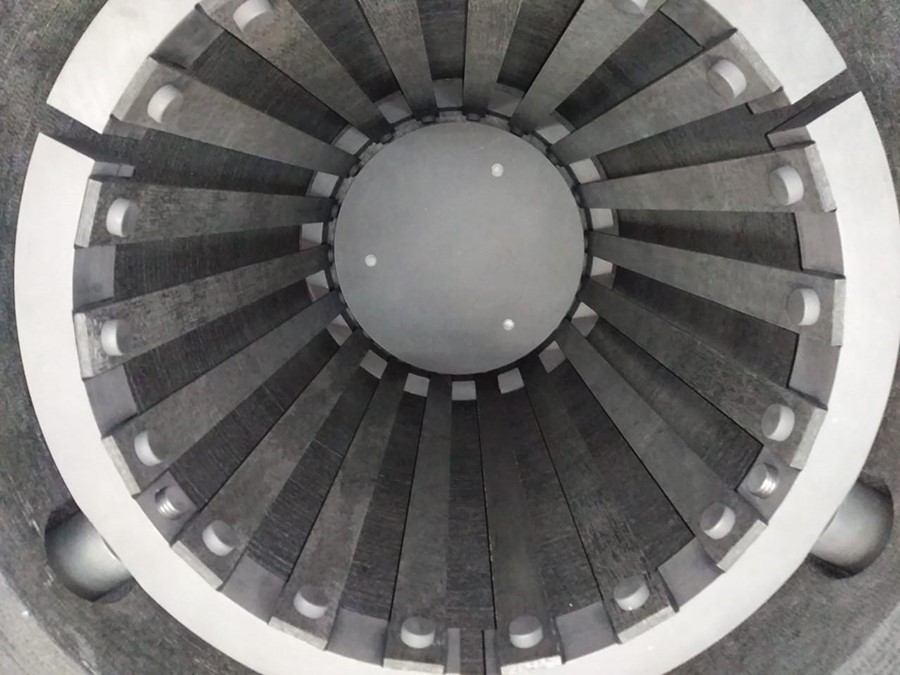

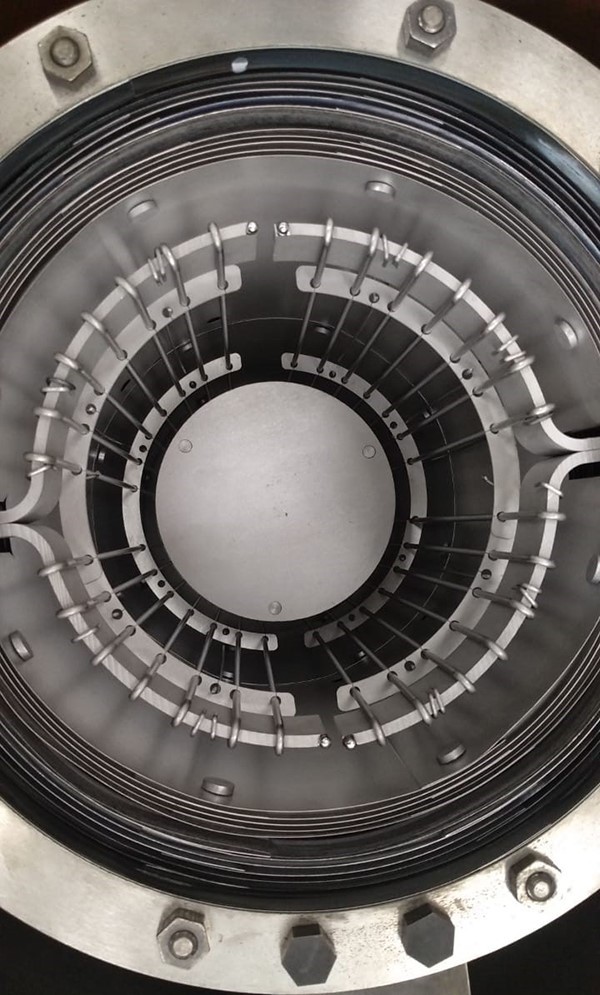

Тепловая зона включает в себя боковые и торцевые экранные блоки с тепловыми экранами. Для тепловой изоляции предусмотрены два варианта исполнения - экранные теплоизоляции и нагреватели из тугоплавких металлов или графита.Для измерения температуры до 2000 °C используется специальный тип термоэлементов, а именно вольфрам-рениевая термопара. Если температура превышает 2000 °C, то для измерения используется инфракрасный пирометр.
Системы управления:
В системах управления применяется промышленный контроллер Siemens-S7, который обеспечивает управление всеми вакуумными агрегатами, контроль мощности нагревателей, подачу технических газов и работу электромеханических элементов.Программное обеспечение выполняет следующие функции: отображение схемы вакуумной системы печи с основными рабочими параметрами (температура в рабочей зоне, вакуум в рабочей зоне, в диффузионном насосе, температура нагревателей диффузионного насоса, скорость потока и давление технического газа).
Контроль над вакуумными клапанами (предпринимает действия по открытию/закрытию клапанов и отслеживает текущее состояние клапанов через обратную связь, сообщая об ошибке в случае сбоя клапана);
Управление вакуумными насосами (осуществляет активацию/деактивацию насосов).
Опции:
- увеличение размеров рабочей зоны и максимальной рабочей температуры печи;
- дополнительный форвакуумный насос для откачки диффузионного насоса;
- комплектация печи дополнительными (в т.ч. автоматически выдвигающимися) термопарами и пирометром;
- комплектация печи турбомолекулярным и спиральным насосами с необходимыми характеристиками;
- система подачи технического газа в вакуумную камеру (одного или нескольких) при избыточном давлении не более 0,02 МПа;
- работа при парциальном давлении – контролируемый впуск технического газа;
- система ускоренного охлаждения садки (или закалки мелких деталей) продувом аргоном/азотом на базе дополнительного контура, включающего вентилятор и теплообменник;
- система водяного охлаждения печи
Характеристики
| ИСПОЛНЕНИЕ | Моноблочное |
| РАБОЧАЯ ЗОНА | Диаметр: 100 - 300 мм Высота: до 400 мм |
| СХЕМА ЗАГРУЗКИ | Верхняя Система автоматического открывания/закрывания печи (подъемно-поворотный механизм верхнего фланца на базе швп) |
| РАБОЧИЕ ТЕМПЕРАТУРЫ | Максимальная длительная температура в рабочей зоне: 1000 - 2500 °C Точность поддержания температуры: не хуже ±5 °C (по термопаре); |
| ЗОНА НАГРЕВА | Нагреватели: молибден/вольфрам/графит Защитные экраны внутри вакуумной камеры: тугоплавкие металлы/графит Максимальная скорость нагрева: 10-20°с/мин в интервале от комнатной температуры до рабочей |
| ГАБАРИТНЫЕ РАЗМЕРЫ(НЕ БОЛЕЕ) | Длина: 2100 мм Ширина: 900 мм Высота: 1300 мм |
| МАССА | Не более 1000 кг |
| МАССА САДКИ | До 20 кг (в зависимости от габаритов рабочей зоны) |
| ПИТАНИЕ | 380В, 50 Гц |
| СИСТЕМА УПРАВЛЕНИЯ | Системы управления на базе промышленного контроллера Siemens-S7: автоматическая и ручная Автоматический режим обеспечивает полностью автоматическое управление всеми активными элементами печи (вакуумные насосы, клапаны, система нагрева). Система управления обеспечивает реализацию следующих параметров в каждом сегменте программы: - вакуум (нагрев происходит с учетом достижения в рабочей зоне печи требуемого уровня вакуума, что используется при термообработке материалов с высоким газовыделением); - температура и скорость нагрева/охлаждения; - время; - напуск технических газов. Во избежание аварийных ситуация система управления снабжена блокировкой и резервной термопарой на перегрев охлаждающей жидкости. Язык управления – русский. |
| ФУНКЦИИ ПК | Визуализация процесса (в т.ч. графики температура/вакуум от времени), управление элементами печи (насосы, клапаны и пр.) редактирование программ, возможность распечатки протокола печи (формат MS Excel). |
